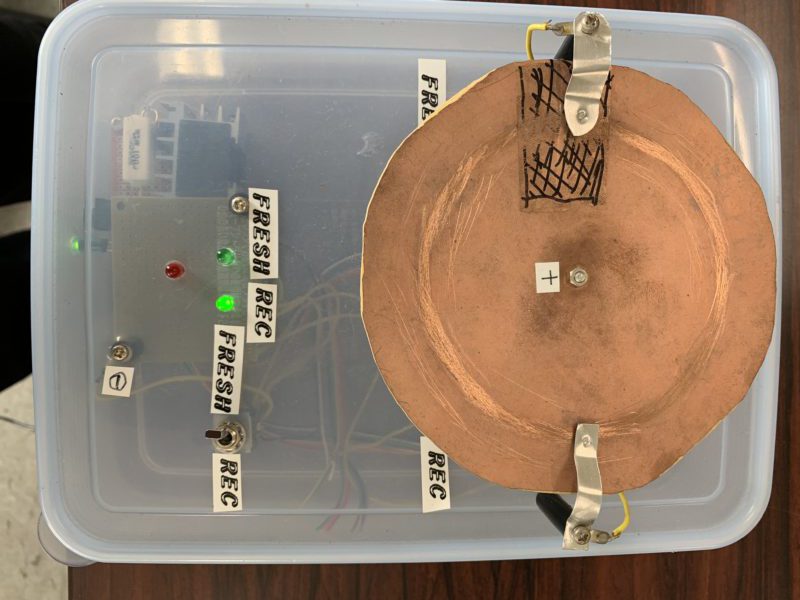

大石先生の自作教材の紹介です。写真は１級シャシのオートエアコンの内外気切り替えの教材模型です。作動は、

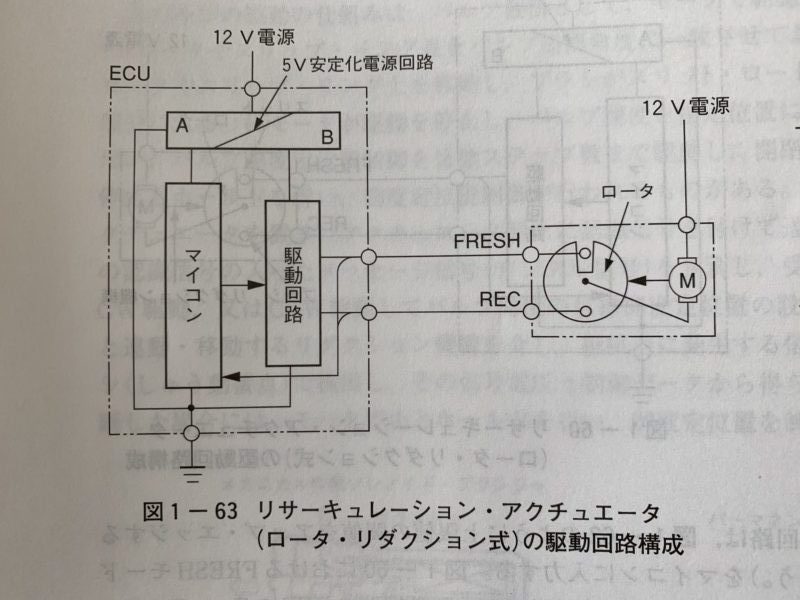

①室内のレバーで例えばＦＲＥＳＨからＲＥＣに切り替えると、駆動回路内のＴｒをＯＮしてＲＥＣ線を接地し、モーターが回転すると同時に切り欠きのある金属製のロータが回る。

②切り欠きがＲＥＣ位置に来ると、ＲＥＣ腺の接地は遮断されモータは停止する。

③同時にＦＲＥＳＨ線は１２Ｖ電位となり、目標の位置に来たことをマイコンにフィードバックする。

④駆動回路内のＴｒをＯＦＦする。

ＲＥＣからＦＲＥＳＨの切り替えはその逆です。

「百聞は一見に如かず」③の電圧が跳ね上がるのはＬＥＤで確認できます。すごい！ (yagawa)
